Квартира Eleven: умный дом на Control4 и KNX в квартире 135 м²

Коротко об объекте

Задача

Заказчик давно интересуется умными домами и хотел прожить все этапы сам — от проекта до каждодневной жизни в системе. Вторая цель практичная: квартира с продуманной автоматизацией дороже и быстрее продаётся, если когда-нибудь до этого дойдёт.

Сложность в том, что квартиры в Eleven продавались «под ключ»: с готовым ремонтом и мебелью. Менять дизайн застройщик не разрешал, а останавливать его работы было нельзя. Как не опоздать с проводкой, мы разобрали в статье «Как спланировать умный дом до начала ремонта». Здесь мы договорились встроиться в график стройки и за четыре недели непрерывной работы проложили около 4 км кабеля, полностью перенесли щиты и добавили электрические точки под функции, которых у застройщика не было.

Как устроена система

Для интерфейса выбрали Control4 — понятный и известный во всём мире. Нижний уровень — KNX на оборудовании нескольких производителей: Module Electronic, Interra, Zennio. Монобренд не брали намеренно: заказчик хотел на своём опыте увидеть разницу между производителями. Всё оборудование — из наличия, поэтому любую деталь можно быстро заменить.

Голосовое управление заказчик захотел уже на пусконаладке. Так в проекте появился Logic Machine — он связал Алису с системой и позже помог в самых нестандартных сценариях.

Управлять можно чем удобнее: кейпады Basalte Sentido и Fibonacci, настенный экран Control4, пульт Control4 Neeo в форме обычного ТВ-пульта, Яндекс Станция и приложение на телефоне — одно вместо десяти.

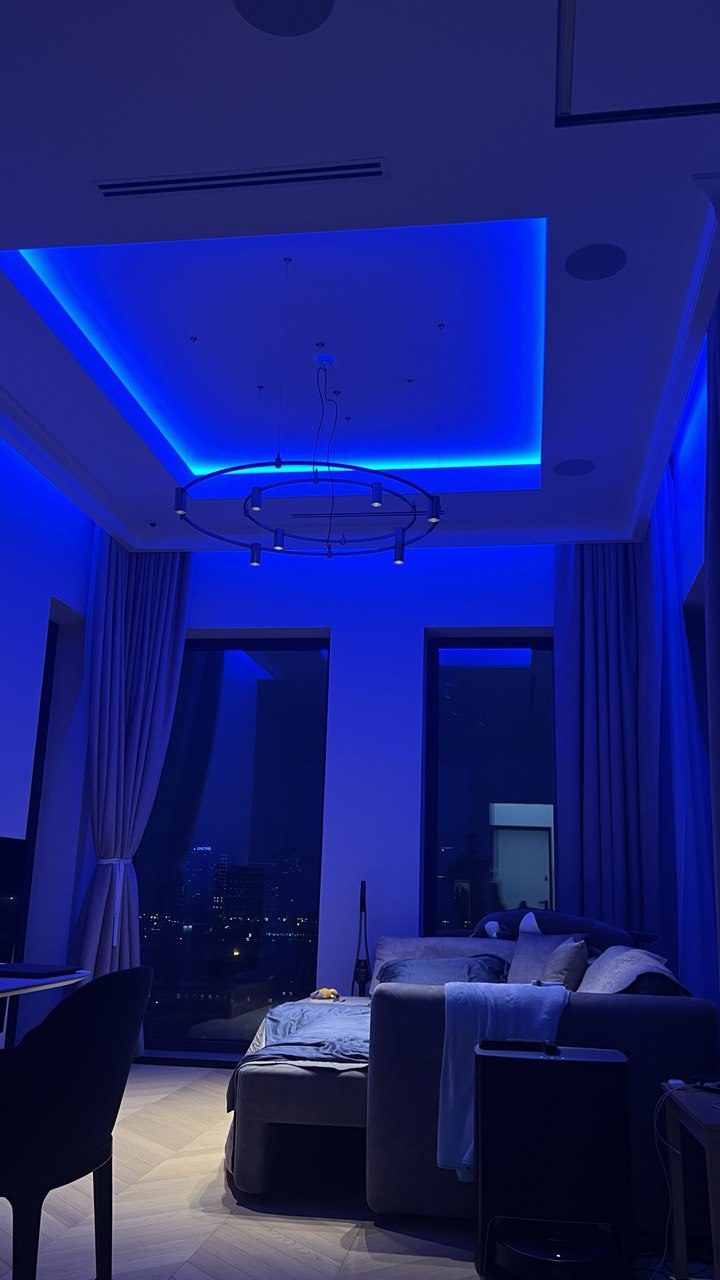

Гостиная вечером: акцентная подсветка RGBW Кухня-столовая: биодинамический свет Спальня

Свет

Подробнее о том, как мы делаем свет, — на странице управления освещением.

• Биодинамическое освещение — 12 групп светильников с тёплым и холодным свечением. Цвет света меняется сам по циркадному ритму или вручную. Управление по DALI.
• Акцентная подсветка — 10 групп RGBW-лент: подсветка штор, ниш, контур кухни. Любой цвет или белый, как задумано дизайнером.
• Диммирование всех групп — обязательное требование заказчика.
• Ночной свет. Ночью датчик движения в санузле включает свет на 30% на 90 секунд, подсветка у зеркала в прихожей — мягким контуром.

Смотреть и слушать

• Один пульт на всё. С пульта, похожего на обычный телевизионный, можно смотреть ТВ, Apple TV, записи с камер, одним касанием включить приставку — и тут же закрыть шторы или погасить свет.
• Четыре телевизора LG от 50 до 85 дюймов.
• Мультирум во всех комнатах, включая санузлы. Матричный коммутатор Triad на 8 стереозон, усилитель Triad, акустика Bowers & Wilkins, установленная по требованиям к помещениям. Каждый в семье слушает своё.
• Домашний кинотеатр в гостиной. Звук телевизора можно перенести в санузел, чтобы не пропустить хоккейный матч.

Шторы

Окна в пол подготовили под электрокарнизы, а на монтаже заказчик решил добавить тюль — так моторов стало 16. Шторы управляются по одной и группами: с выключателей, пульта, приложения и голосом. Участвуют в сценариях «Сон» и «Доброе утро», могут закрываться по астрономическому таймеру.

Климат

• Мультисенсоры Ekinex (управление климатом) в комнатах меряют температуру, влажность, CO₂ и пыль и сами управляют батареями, фанкойлами и клапанами приточно-вытяжной вентиляции.
• Увлажнение Airwet — форсуночная система, полностью в системе автоматизации.
• Тёплые полы в санузлах и на кухне — со своими программными термостатами.
• Полотенцесушители работают по расписанию, а не весь день.

Безопасность

• Защита от протечек. В квартире четыре стояка. При протечке система перекрывает воду, объявляет об этом через встроенные динамики и шлёт уведомление на телефон и часы. В сценарии «Уборка» датчики на время не реагируют на воду.
• Датчики дыма с голосовым оповещением «задымление в помещении» и push-уведомлением.
• Видеонаблюдение в гостиной, холле и гардеробе. В детских камер нет — по просьбе детей, — но кабели подведены: когда понадобится, камера заменит радионяню.
• Датчики движения в обычном режиме работают для сценариев, а в режиме охраны — как охранная система с выводом тревоги на пульт ЧОП.

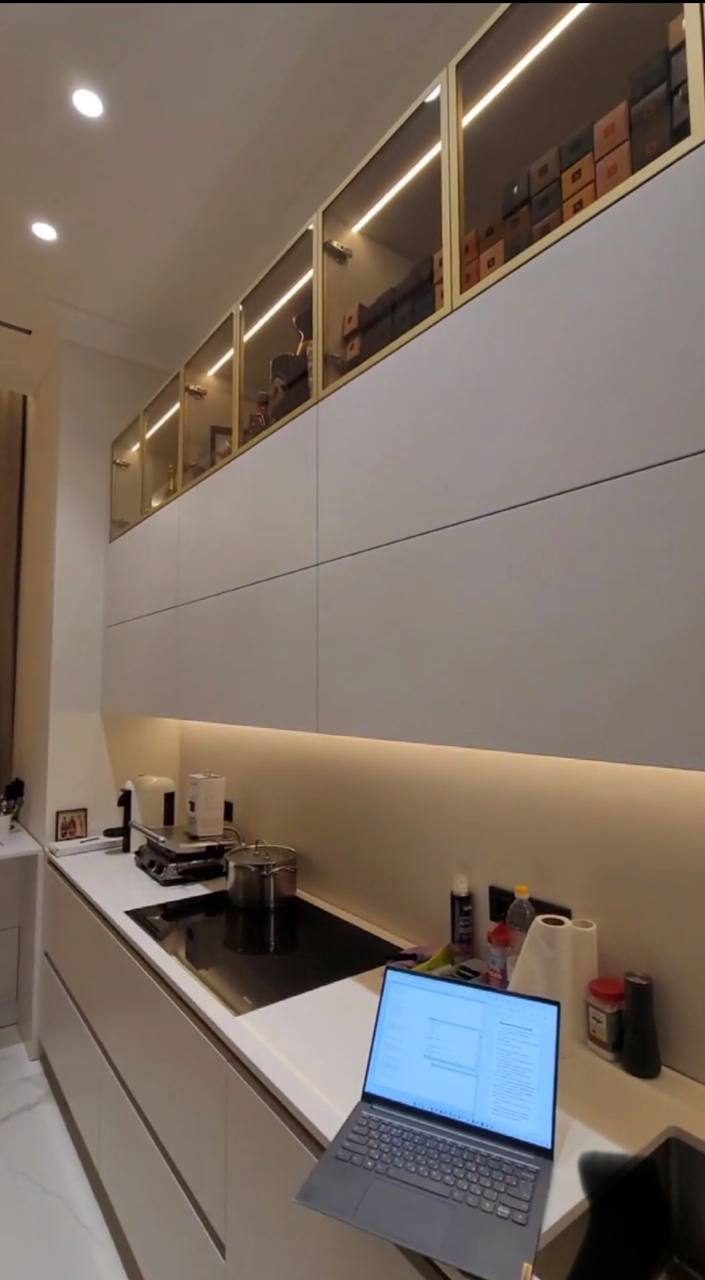

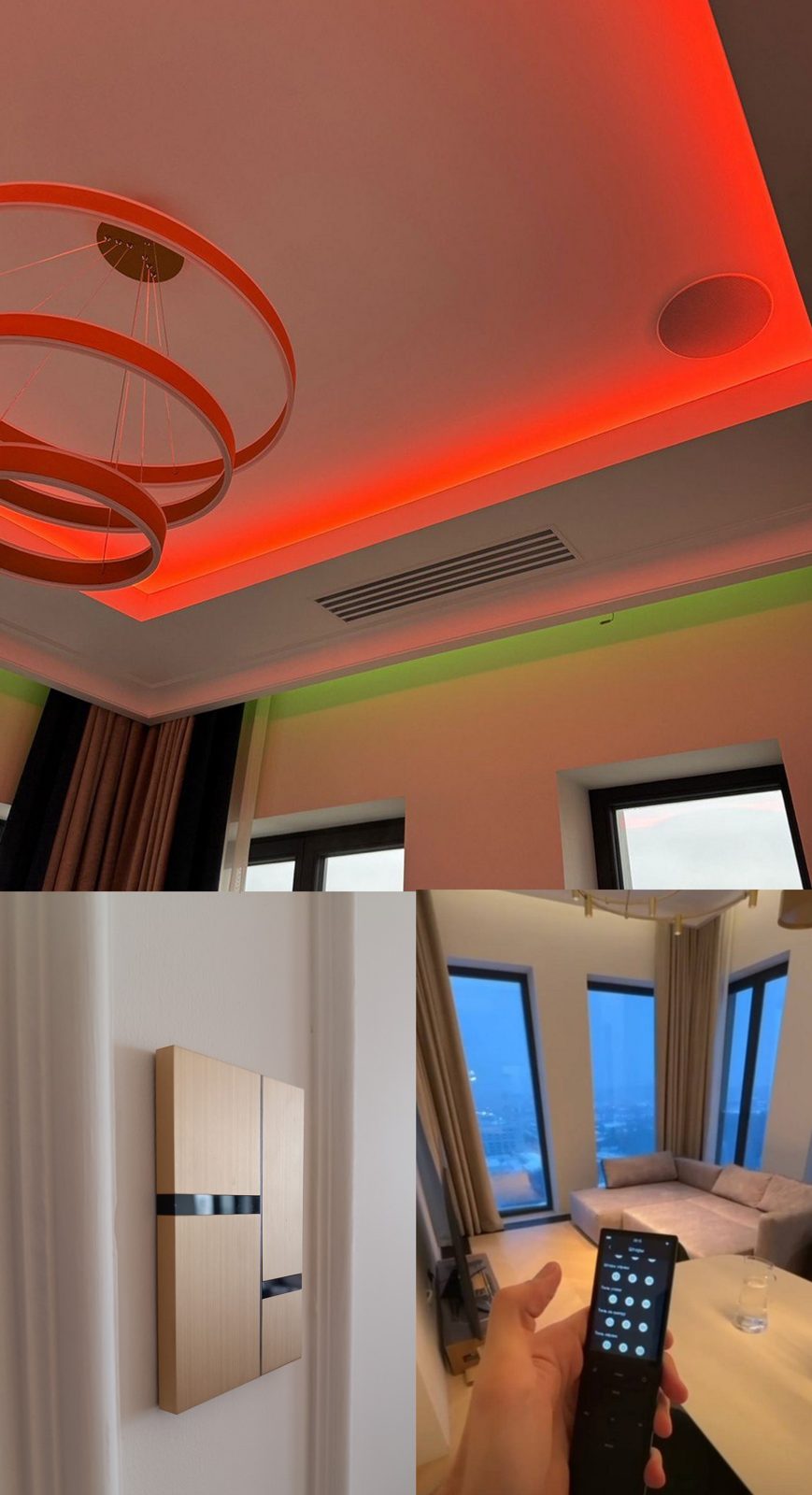

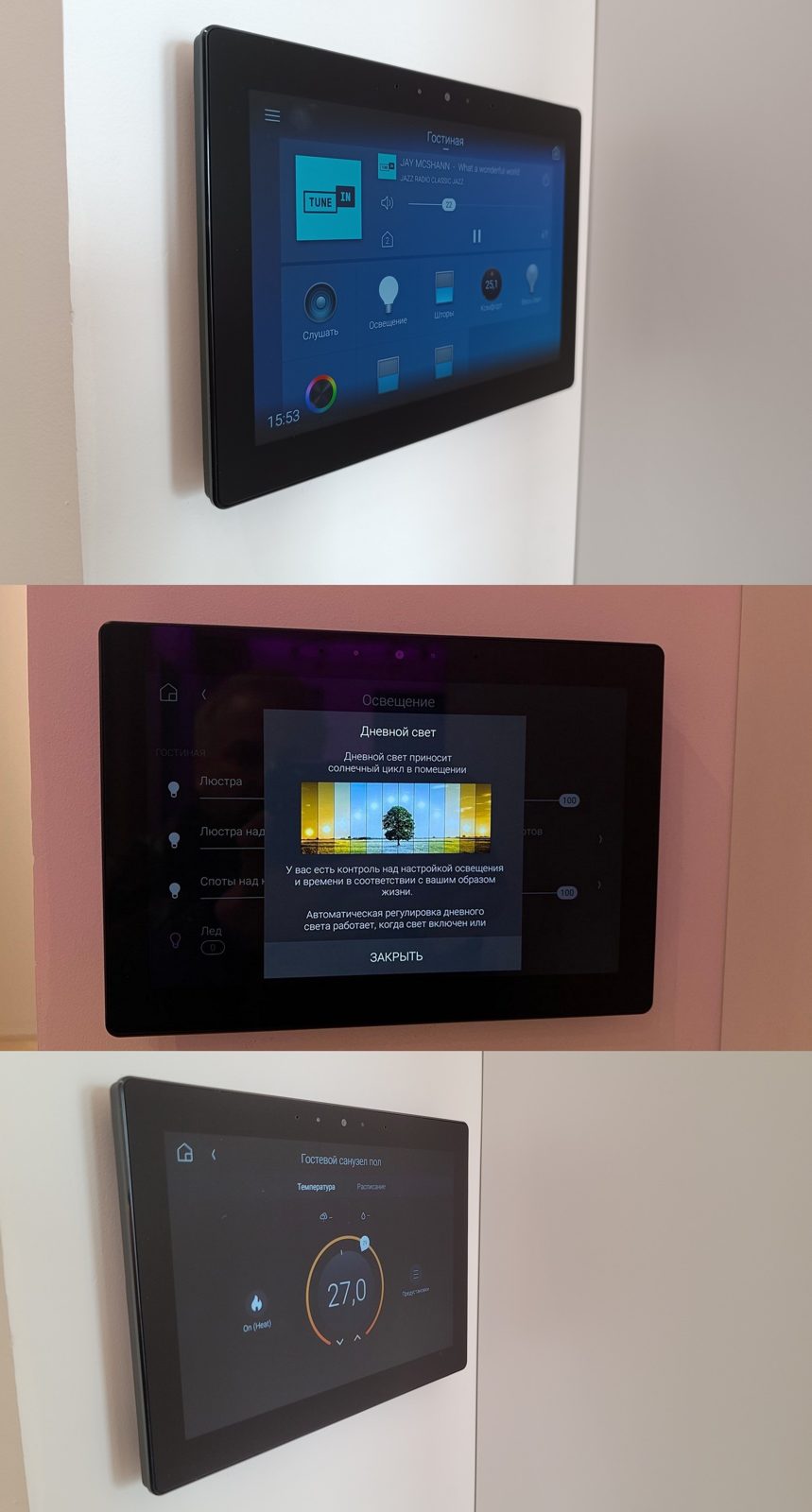

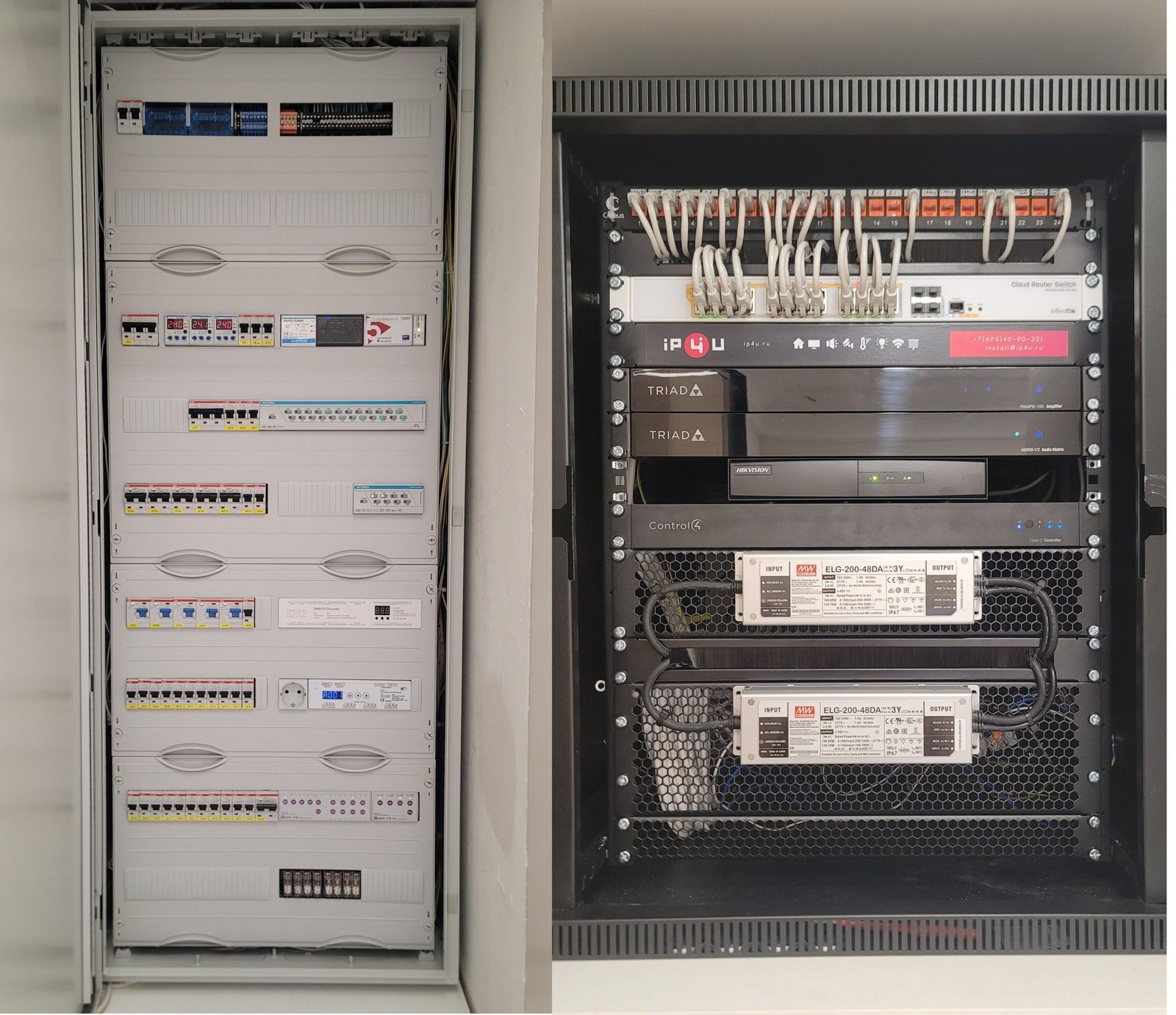

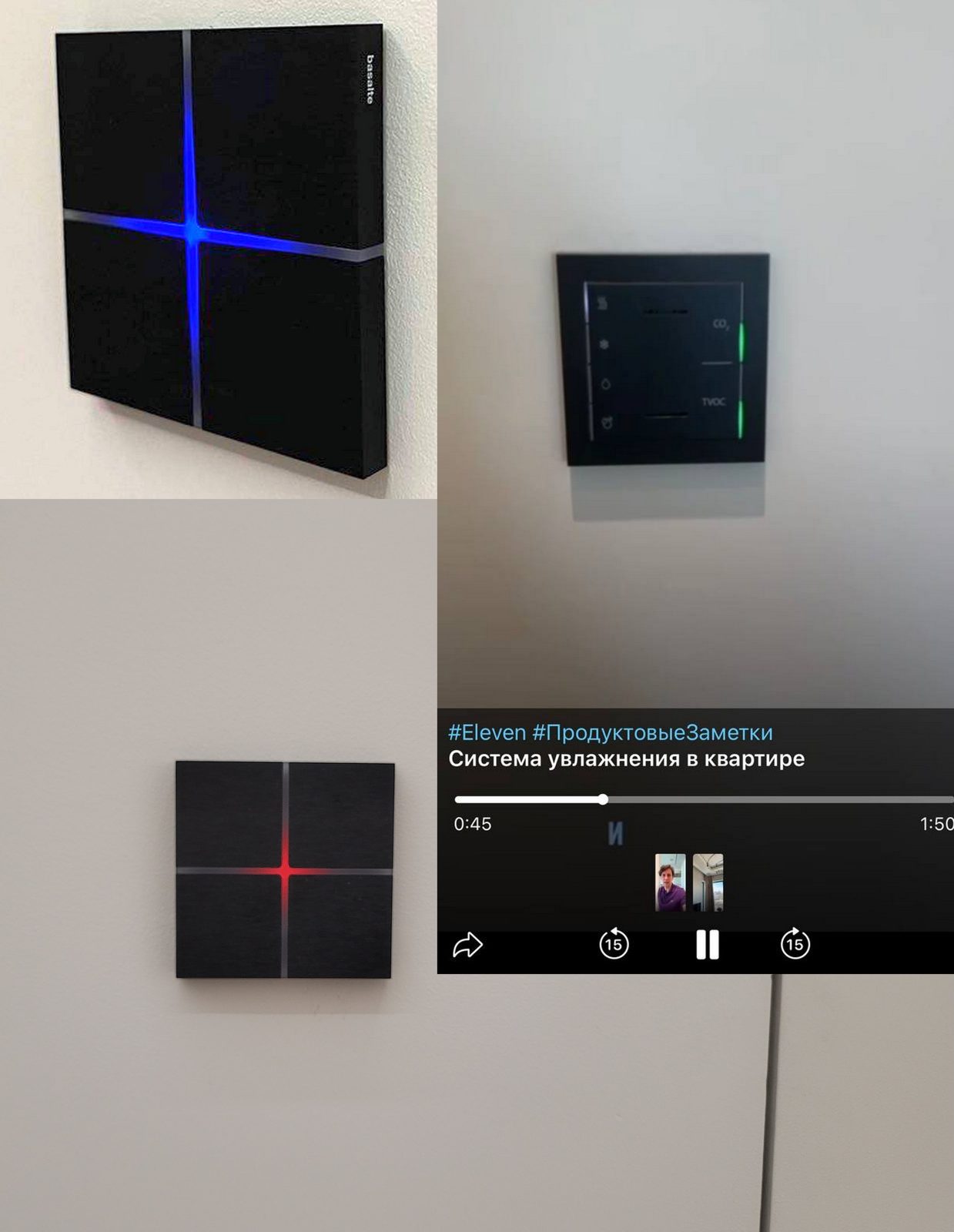

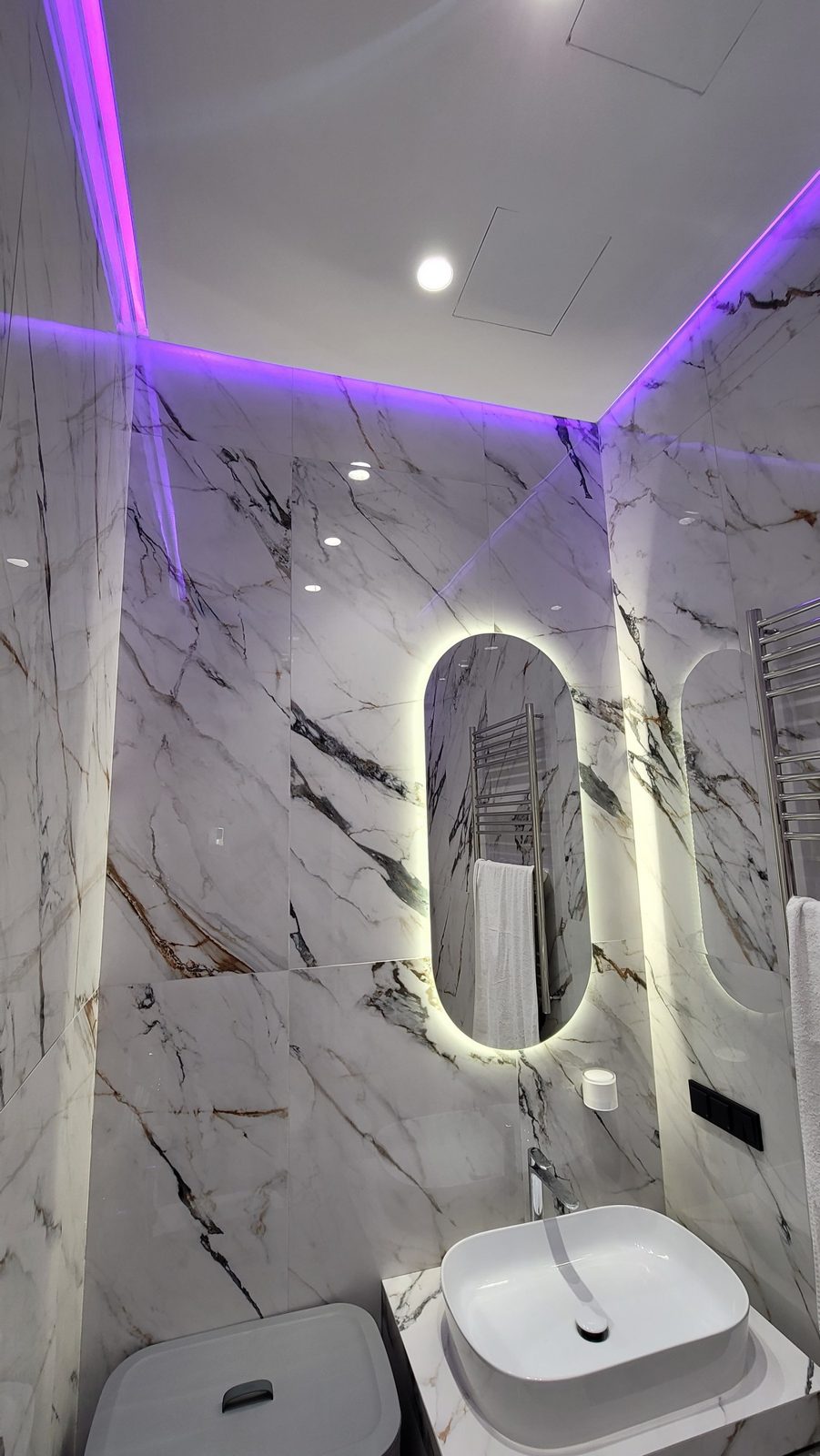

Санузел: подсветка зеркала и контур потолка Подсветка любого цвета, кейпад и пульт Neeo Кухня: подсветка рабочей зоны и шкафов Кейпады Basalte Sentido и Fibonacci Экраны Control4: свет, биодинамика, климат Щит автоматизации и сетевая стойка

Сеть

Wi-Fi Ruckus с предварительным расчётом покрытия: скорость провайдера, сейчас 500 Мбит/с, — в любой точке квартиры. Сеть — на MikroTik с закрытым доступом снаружи. KNX собран по требованиям ассоциации, кабели и оборудование сертифицированы.

Сценарии, которые прижились

• «Вечеринка». Главная спальня закрывается на замок, включается видеонаблюдение, в гостиную подаётся больше воздуха, свет переходит в заданный режим, а во всех комнатах негромко играет музыка.
• Тишина ночью. Во время сна гаснут все индикаторы на кейпадах и датчиках.
• Цвет как подсказка. Кейпад светится красным, когда греют батареи, и синим, когда работает кондиционер.
• Расписания для света, климата, штор и звука под жизнь конкретной семьи.

Квартира в эксплуатации, параметры важных систем мы мониторим круглосуточно.

Видео

Алексей снял подробный обзор квартиры — свет, шторы и Алиса там показаны в работе: смотреть на YouTube. Текстовая версия обзора — на сайте Vesco, описание проекта — на сайте премии.
